11．6 销轴连接
11．6．1 销轴连接适用于铰接柱脚或拱脚以及拉索、拉杆端部的连接，销轴与耳板宜采用Q345、Q390与Q420，也可采用45号钢、35CrMo或40Cr等钢材。当销孔和销轴表面要求机加工时，其质量要求应符合相应的机械零件加工标准的规定。当销轴直径大于120mm时，宜采用锻造加工工艺制作。
11．6．2 销轴连接的构造应符合下列规定(图11．6．2)：

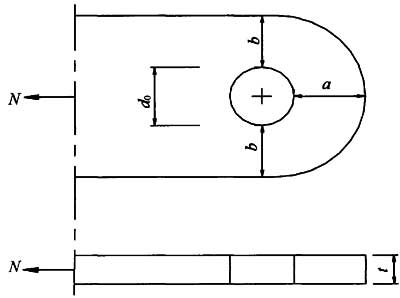

图11．6．2 销轴连接耳板
1 销轴孔中心应位于耳板的中心线上，其孔径与直径相差不应大于1mm。
2 耳板两侧宽厚比b／t不宜大于4，几何尺寸应符合下列公式规定：
式中：b——连接耳板两侧边缘与销轴孔边缘净距(mm)；
t——耳板厚度(mm)；
a——顺受力方向，销轴孔边距板边缘最小距离(mm)。
3 销轴表面与耳板孔周表面宜进行机加工。

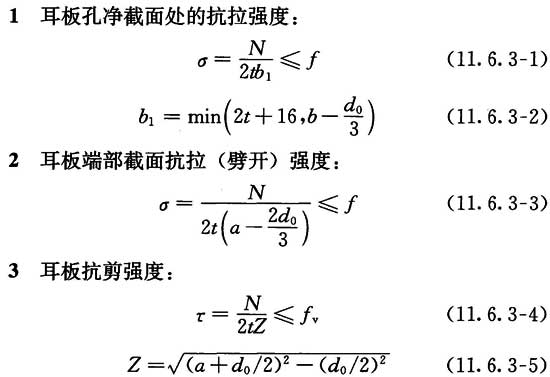

11．6．3 连接耳板应按下列公式进行抗拉、抗剪强度的计算：
式中：N——杆件轴向拉力设计值(N)；
b1——计算宽度(mm)；
d0——销轴孔径(mm)；
f——耳板抗拉强度设计值(N／mm2)。
Z——耳板端部抗剪截面宽度(图11．6．3)(mm)；
fv——耳板钢材抗剪强度设计值(N／mm2)。

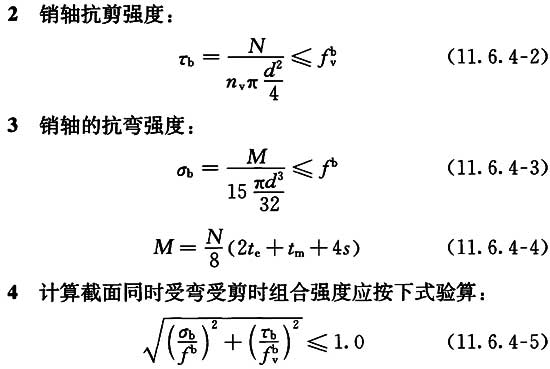

11．6．4 销轴应按下列公式进行承压、抗剪与抗弯强度的计算：

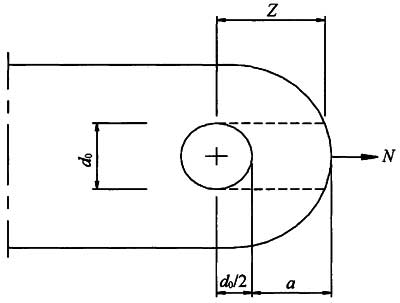

图11．6．3 销轴连接耳板受剪面示意图
式中：d——销轴直径(mm)；
fbc——销轴连接中耳板的承压强度设计值(N／mm2)；
nv——受剪面数目；
fbv——销轴的抗剪强度设计值(N／mm2)；
M——销轴计算截面弯矩设计值(N·mm)；
fb——销轴的抗弯强度设计值(N／mm2)；
te——两端耳板厚度(mm)；
tm——中间耳板厚度(mm)；
s——端耳板和中间耳板间间距(mm)。
